一、設備型號及名稱

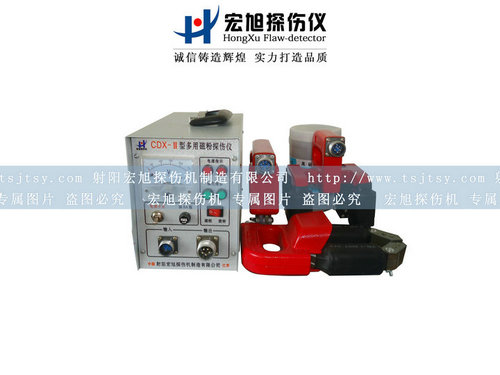

 CDX-II型便攜式多用探傷儀（配A，D，E或A，D，O三種探頭）

二、探傷范圍

滿足管道、閥門、鍋爐、球罐等壓力容器平板焊縫及角焊縫表面及近表面的探傷，或大型工件原材料的近表面探傷。

三、設備設計制造標準

按本技術協議有關技術條款制造，并符合國家JB/T8290—1998《磁粉探傷機》標準。

四、概述

 攜帶式機種探傷儀專用于大型工件應力集中區的局部探傷和對壓力容器、閥門、高壓管道平板焊縫及角焊縫探傷，它的特點是輕小，可以到現場乃至高空進行探傷作業；我廠生產的攜帶式探傷儀，可配備各種探頭，兼備攜帶式探傷儀的所有功能。

CDX-II型多用探傷儀是具有多種磁化方式的磁粉檢測設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。是最近推出的新產品，它除具有便攜式機種的一切優點，還具有移動機種的部分長處，擴展了用途，簡化了操作，還具有退磁功能。該機型屬于非接觸式便攜式檢測儀器。具有旋轉磁場、磁軛等多種磁化方式。是一種簡單可靠、輕便、實用而高效的便攜式多功能磁粉探傷儀器。可配A、D、E、O四種型號探頭（隨機配A、D、E三種），該儀器是多種探傷儀的組合體，功能與應用范圍廣。

1、A型馬蹄式探頭：它可以對各種角焊縫，大型工件的內外角進行探傷；

2、D型電磁軛探頭：它配有活關節，可以對曲面、平面工件進行探傷；

3、E型旋轉磁場探頭：它可以對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位探傷，可檢查工件表面全方位的缺陷和傷痕；

4、O型線圈磁環探頭：具有縱向磁化功能它可以滿足所有工件能放入線圈的周向裂紋的探傷，用它來檢測工件的疲勞痕（疲勞痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。

總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其應用于不允許通電起弧的表面零件探傷。

儀器采用隔離變壓器向探頭提供36V電源,低電壓輸出,安全可靠,工作壽命長。具有體積小,重量輕,提升力大,活關節可調等特點。適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。也可攜帶到車間,實驗室和工作場地進行現場探傷。

五、主要枝術指標

1、提升力：

（1）旋轉磁場探頭：≥17kg；

（2）電磁軛探頭（代活關節）：≥AC 7kg；

（3）馬蹄式探頭： ≥6kg；

（4）磁環式線圈： 1800AT；

2、探頭極距：

（1）旋轉磁場探頭：100mm

（2）電磁軛探頭：0—255mm可調；

（3）馬蹄式探頭：0—160mm可調；

（4）磁環式線圈：Φ150 mm范圍；

3、探頭工作電壓：AC 36V×2；DC 8V；

4、探頭工作電流：約8—12A；

5、電源電壓：AC 220V±10% 50Hz；

6、靈敏度：可清晰顯示（30/100）A型標準片上刻槽；

7、外型尺寸：300×140×200mm；

8、重量：主機重9kg；旋轉磁場探頭重4 kg；電磁軛探頭重2kg；馬蹄式探頭重2kg；磁環線圈重2.5kg。

六、面板功能

 1、磁軛/旋轉選擇開關的的使用：

 （1）選擇磁軛時，可使用探頭：D型電磁軛探頭、A型馬蹄探頭、O型磁環探頭；

 （2）選擇旋轉時，可使用探頭：E型旋轉磁場探頭；

 2、探傷儀做旋轉磁場探頭吸力試驗時，鐵板必須平整，四只滾輪滾動自如；做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）。

七、適用范圍

 軸承、標準件、齒輪、軸、連桿、工具、原材料（線材、板材、管材）、粉末冶金、鑄鐵（鋼）件等各種零部件。
