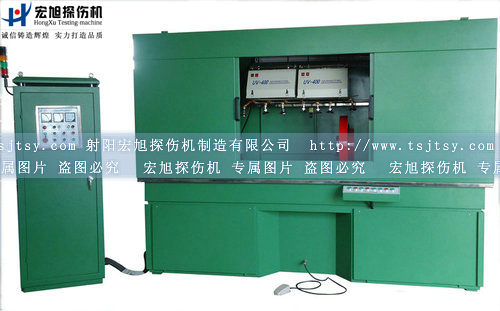

全封閉熒光磁粉探傷機圖示

1、推合空開，打開氣源，并檢查設備上的氣動三聯件氣壓應達到0.4-0.6MP。

2、切換電源柜上的熒光燈開關，將高強度燈打開，熱光源高強度紫外燈嚴禁中途隨意開關，如關掉需待5分鐘后才可開啟，否則開啟不了，冷光源LED高強度探傷燈可隨意開啟，無需注意。

3、將電源柜上的手動自動切換按鈕切換至手動狀態。

！！！注意：此時不得將把工件裝入工裝上！！！

4、按下夾緊按鈕，然后按下轉動，目測設備是否按照手動指令運行，在轉動過程中按下暫停按鈕，是否能及時停止，繼續按轉動按鈕，直至轉動一周到位后是否能自動停止。轉動停止后，按下松夾按鈕。如此操作若全部正常，則進行下一步，如否，請檢查。（此項為操作員首次試車需進行項目，請務必執行，如非首次操作，可跳過此步驟。建議每日操作前執行一次檢查設備此關鍵動作。）

（注: 設備的程序自動鎖止了可預見性的非法操作，如在非夾緊狀態下不得進行轉動，轉動未到正位狀態無法松夾，夾緊狀態下不能進行電極左右移動等操作。如發現操作無反應，請復查是否當前操作為非法操作。請勿嘗試任何非法操作，為此可能導致工件掉落并發生危險！！！）

5、繼續保持設備為手動狀態。選擇與被試車工件配套的夾具裝入探傷機的夾持端并固定好。調整電極間距至合適位置。然后小心的裝入工件，按下夾緊，確認夾緊可靠后，按轉動，讓其轉動一周。然后按工作鍵，按下的時間不得超過2秒，此時電流表會有電流顯示。然后通過旋轉電流表下面的電流調節旋鈕，再按工作按鈕，一直調節到需要的電流值大小即可。（調節電流時電流旋鈕不得與工作按鈕同時進行，應旋轉一定的角度后再按下工作按鈕，然后讀出電流值大小。磁化規范規定周向電流的大小為工件平均直徑的8-15倍，通常操作時可以選約10倍即可，工件直徑的單位為毫米。縱向電流一般調整直表針60度，表針的最大角度為90度，縱向電流最終確定需配合A型試片確定。）

6、調整好電流后，即可將手動自動切換按鈕切換至自動狀態，然后按下工作按鈕，設備即可按照自動程序自動執行探傷程序：夾緊、轉動噴淋、線圈進入、噴淋磁化、二次磁化、線圈退回、轉動觀察、觀察完畢后按下退磁按鈕、線圈進、退磁、線圈退回、松開、探傷完畢。整個自動程序中只需要按下工作按鈕就可自動執行，

注意：在觀察完畢后需人工干預發出退磁指令即可自動退磁，其余動作不需要人工操作。在轉動觀察階段可隨時按下暫停按鈕進行詳細觀察，然后繼續按轉動按鈕，如果轉動一周自動停止后，仍然需要觀察，可再次按下轉動按鈕，設備會再轉動一周。

7、磁選液的配置方法為：每升煤油配2-3克熒光磁粉。本設備儲液箱大約需要磁粉量杯的70ml。磁粉在使用中需根據檢測量大小、工件表面清潔光潔程度，定期通過磁懸液沉淀管測量磁粉濃度及試片確認磁粉的合格性，如不使用情況下大約兩個月左右磁懸液會失效，此時需要將磁懸液全部倒掉重新配置。

8、請定期潤滑設備的導軌和轉動軸。

9、請每周檢查設備上的氣動三聯件上的右側罐體內的潤滑油是否充足。

10、設備不使用的時候請關閉電源和氣源以及暗室，并且不得在設備上長期放置工件。
